在日常生活工作中，家用和类似用途开关多种多样，而根据GB/T 16915.1（IEC 60669-1），可将开关按不同定义进行分类，如按开关的安装方法、触头分开情况和开关性能、可能的连接方式等等。下面重点介绍及解释几种常用分类方法：

一、按安装方法分类

可分为：明装式开关、暗装式开关、半暗装式开关、面板暗装式开关、框缘安装式开关

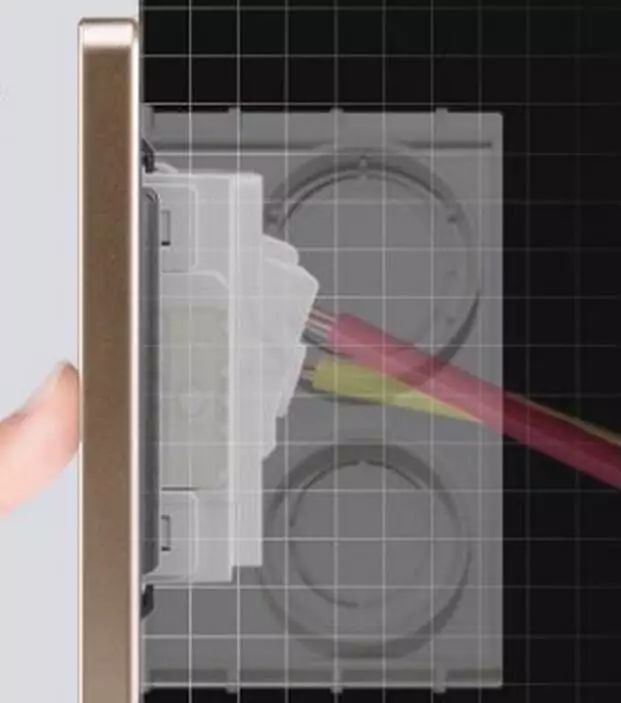

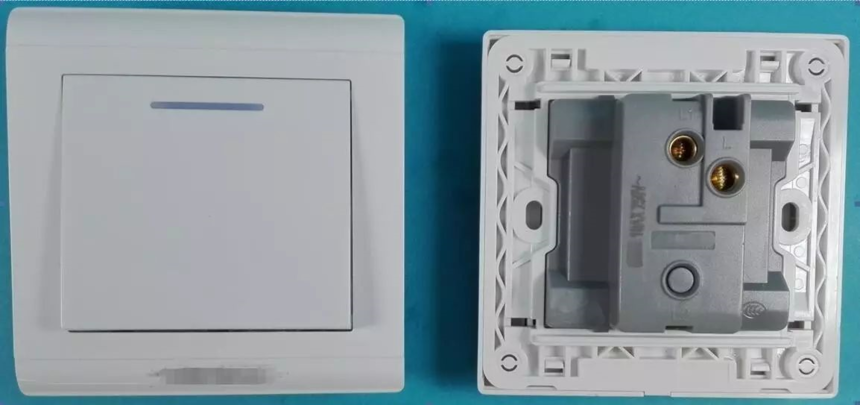

最常见有：§暗装式开关-开关不带安装盒，安装盒另配，并埋在墙壁中。

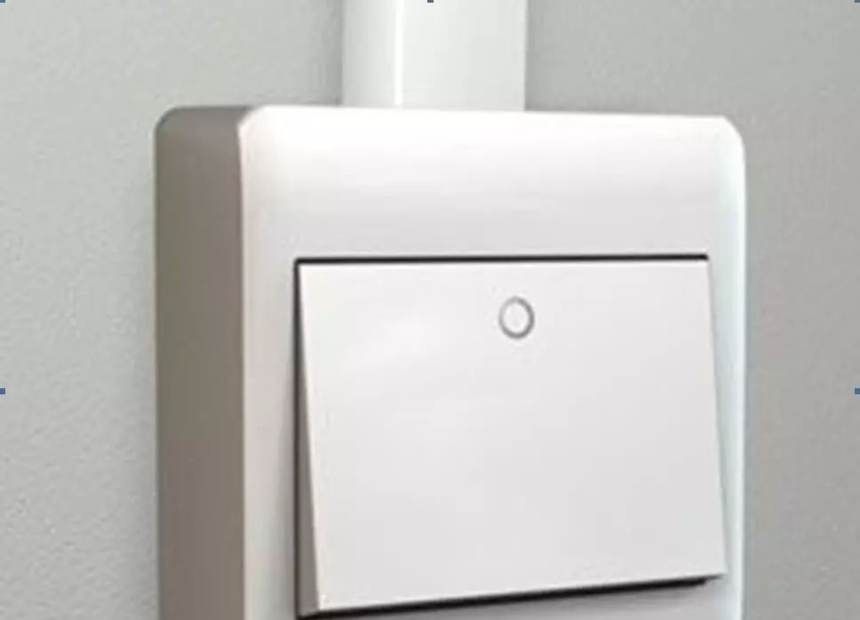

§明装式开关-开关自带安装底盒，安装于墙壁表面。

二、按触头分开情况和开关性能分类

可分为：正常间隙开关、小间隙开关、微间隙开关、无触头间隙开关（半导体开关装置）

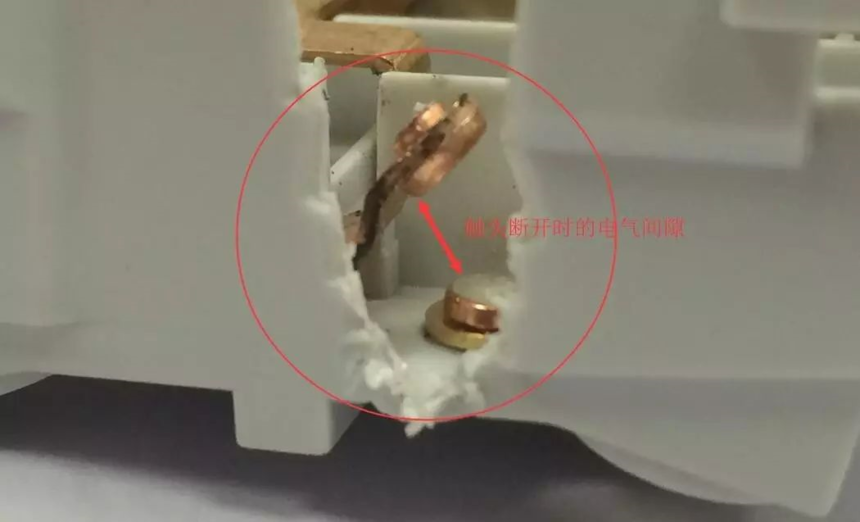

分开的的触头之间的电气间隙：

§≥3mm 正常间隙开关；

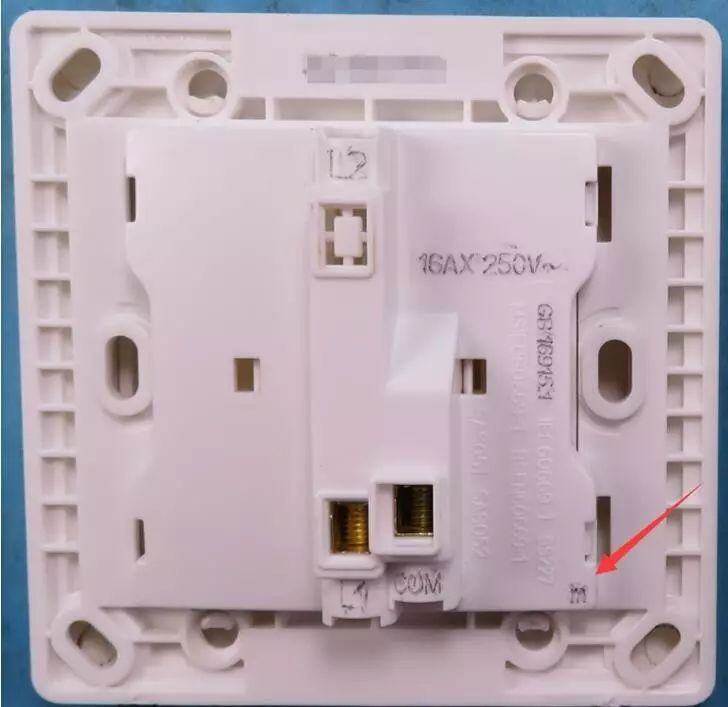

§≥1.2且<3mm 小间隙开关，要标识“m”标志；

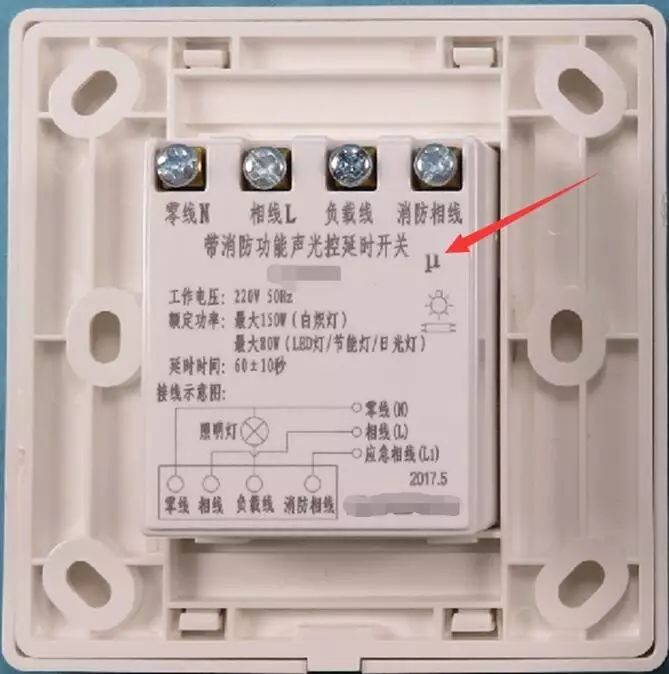

§<1.2mm 微间隙开关,要标识“μ”标志。

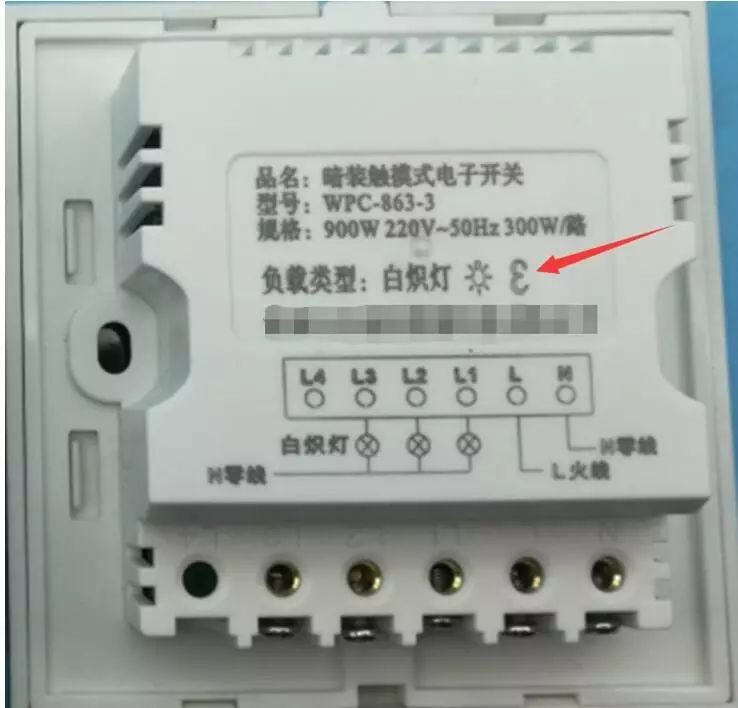

§无触头间隙开关（半导体开关）-没有触头，靠半导体元件控制通断，要有ε标识

小间隙开关需注意如下：

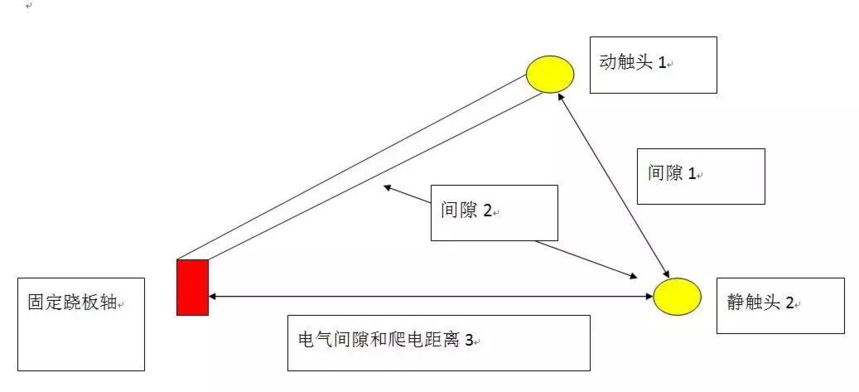

间隙1、间隙2要求大于1.2mm，但电气间隙和爬电距离3还是要满足≥3mm

三、按端子类型分类，可分为：

1、带螺纹型端子的开关

2、带仅适用于连接硬导体的无螺纹端子的开关（要标出仅能连接硬导线的标志）

3、带适用于连接硬导体和软导体的无螺纹端子开关

四、按其可能的连接方式分类，家用墙壁开关能可分类为：

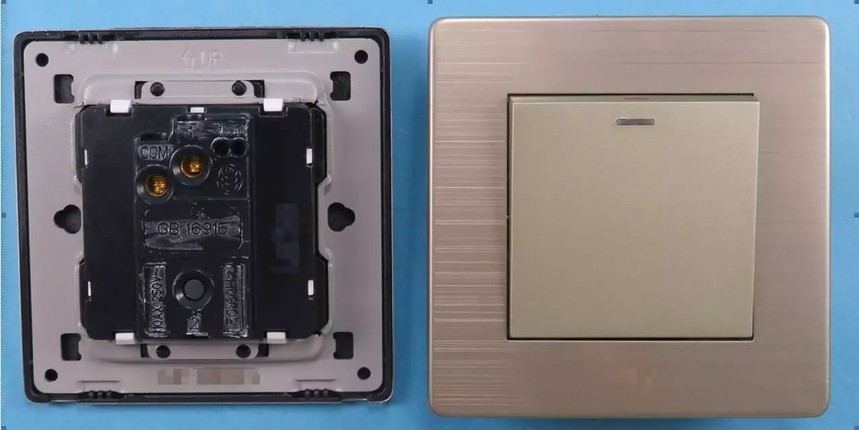

1. 单极开关：

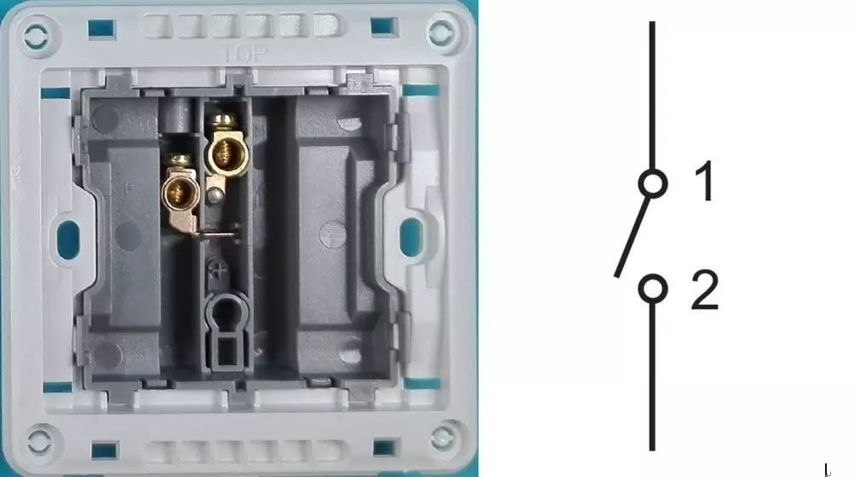

相对应的开关代号为“1”，图例及其连接方式的电路图如下：

代号1

图例所示，该代号开关特征是每位开关对应有1个按键、1个金属跷板、两个端子，主要功能是控制一路电路/灯的通和断。

2．双极开关

相对应的开关代号为“2”，图例及其连接方式的电路图如下：

代号2

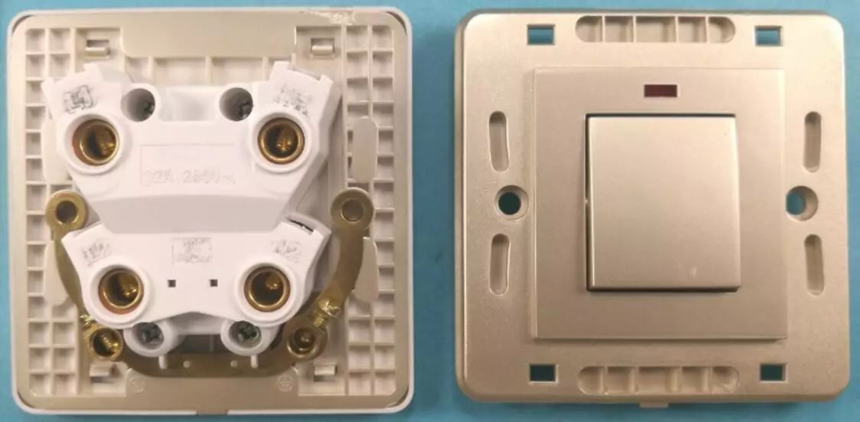

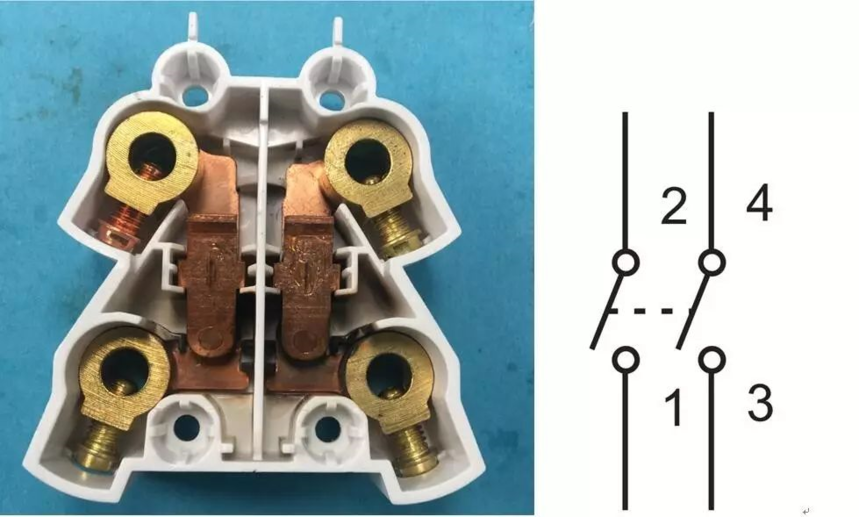

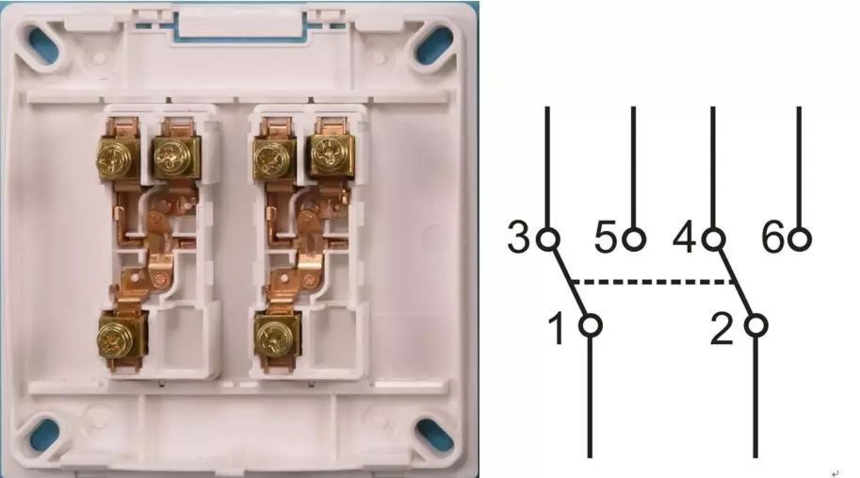

图例所示，该代号开关特征是每位开关对应有1个按键、2个金属跷板、4个端子，主要功能是实现控制电路零、火线的双极同时通断， 20A及以上大电流开关经常会使用该连接方式。

3. 双控开关

相对应的开关代号为“6”，图例与连接方式的电路图如下：

代号6

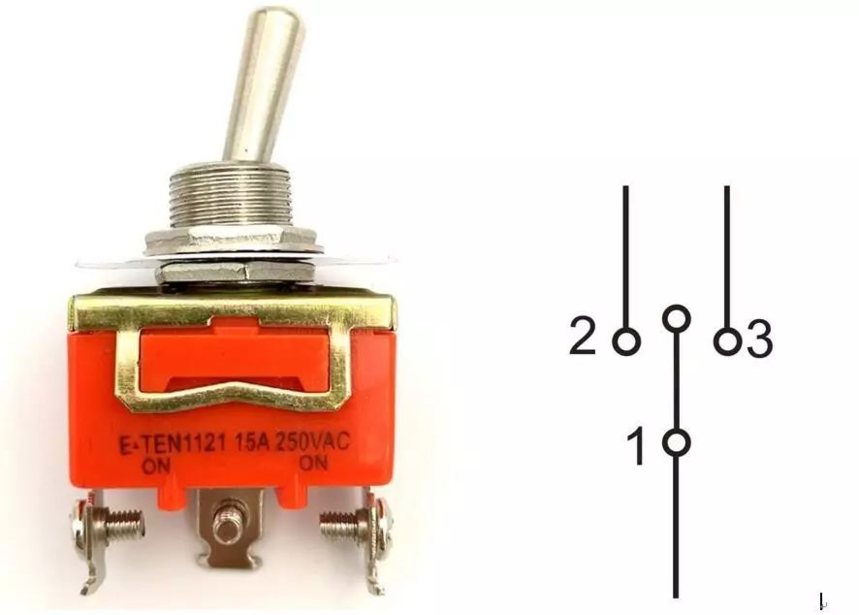

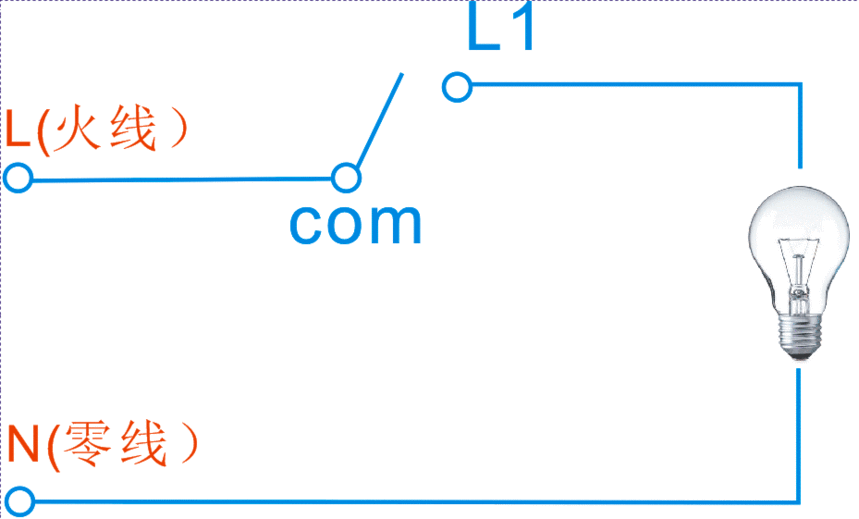

图例所示，该代号开关特征是每位开关对应有1个按键、1个金属跷板、3个端子，可实现在两个电路/灯之间切换的功能，两个双控开关配合，可实现在不同位置控制同一灯通和断的功能，如下图：

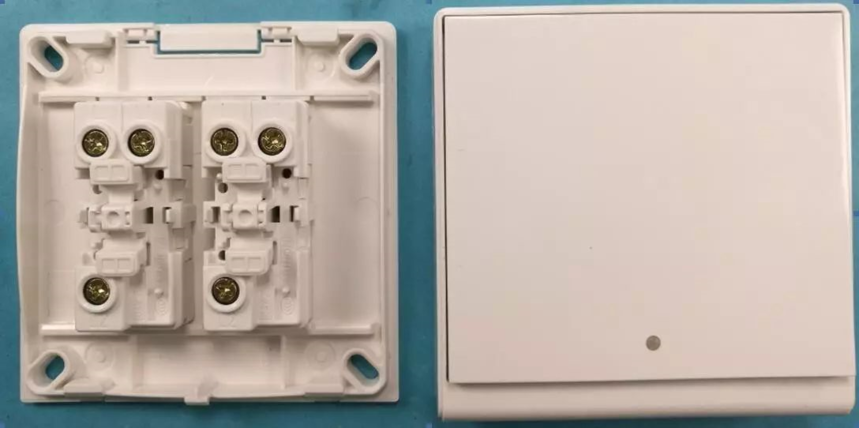

4. 双控双极开关

相对应的开关代号为“6/2”，开关极数为2，其连接方式的电路图如下：

代号6/2

图例所示，该代号开关是由两个双控开关功能件组成，由1个按键联动操作，是双控开关和双极开关的功能的组合。

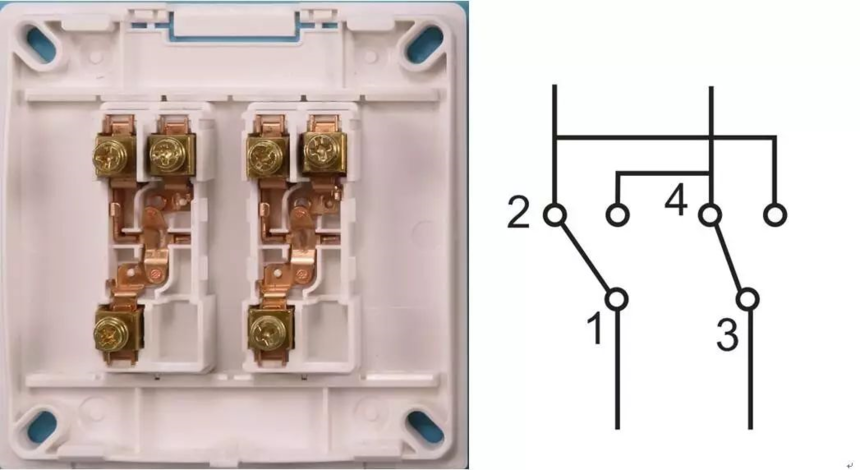

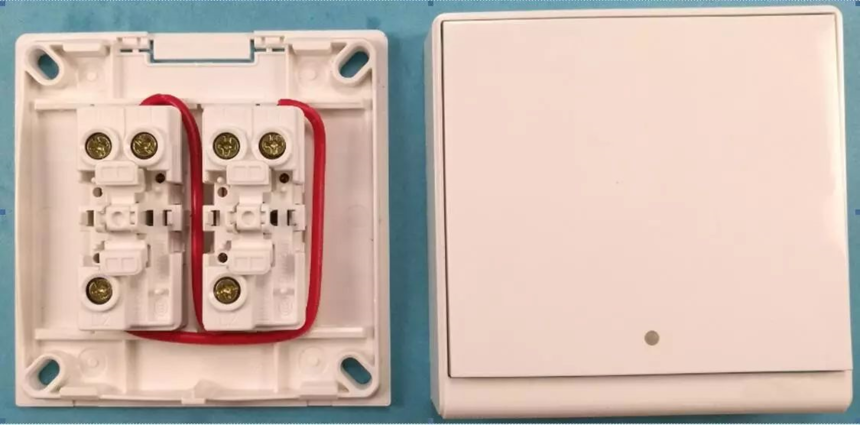

5.双控换向开关（或中间开关）

  相对应的开关代号为“7”，其连接方式的电路图如下：

代号7

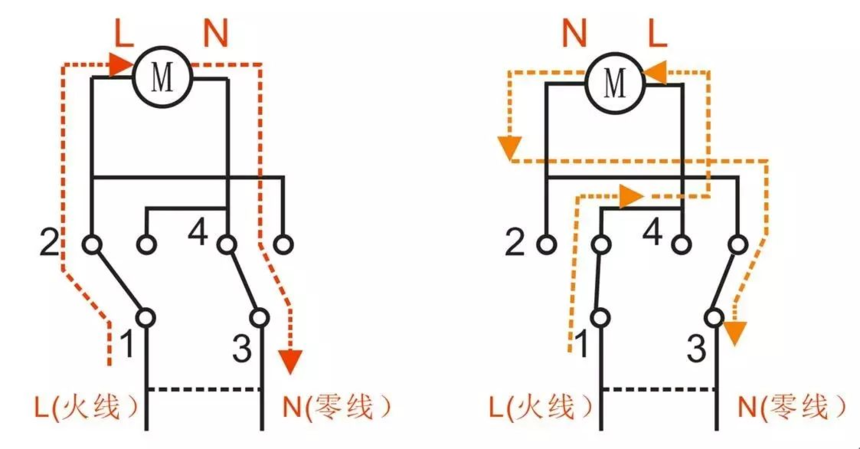

    图例所示，该代号开关是由两个双控开关功能件组成，由1个按键联动操作，并用2根导线连接将非公共端交叉连接起来（L2-L1交叉互连）。这种开关能可以改变电路中被控制器具极性连接，从而使其换向。

此外还有家用墙壁开关不常见的3种连接方式

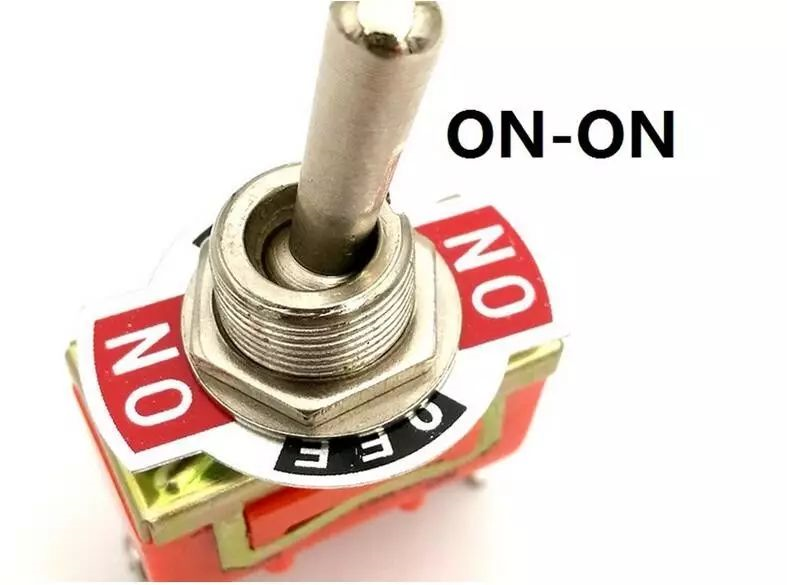

1. 有一个断开位置的双控开关

相对应的开关代号为“4”，其连接方式的电路图如下：

代号4

该代号开关，比双控开关（代号6）中间多了个断开位置。

2. 三极开关

相对应的开关代号为“3”，连接方式的电路图如下：

代号3

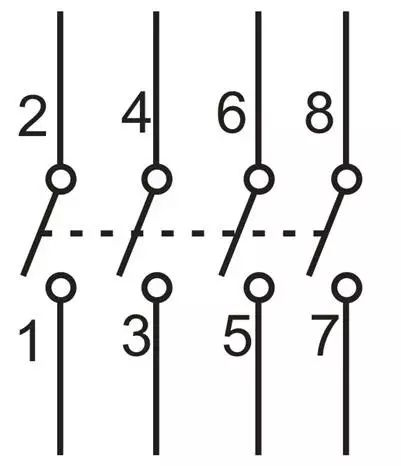

该代号开关主要控制三相电路同时通断，与三相空气开关、闸刀开关功能类似。

3.三极加分合中线的开关

相对应的开关代号为“03”，连接方式的电路图如下：

代号03

该代号开关主要控制三相四线（带中性线）电路同时通断，与3P+N空气开关、闸刀开关功能类似。

五、目前不合标准要求的开关连接方式

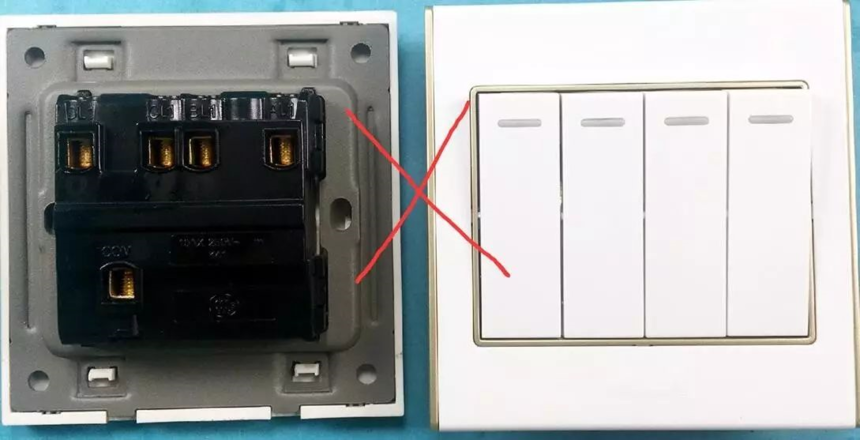

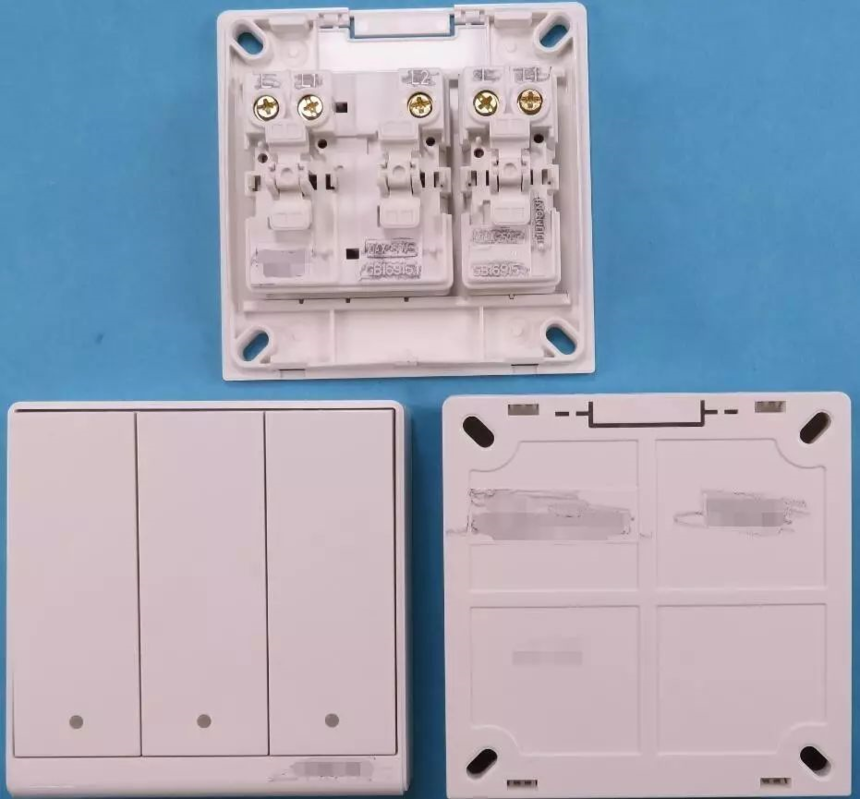

目前很多工厂都有生产3、4位带公共进线端的开关，由于GB/T 16915.1（IEC 60669-1）没有相应的连接方式代号，故这些开关被判定为非标产品，不能申请认证。

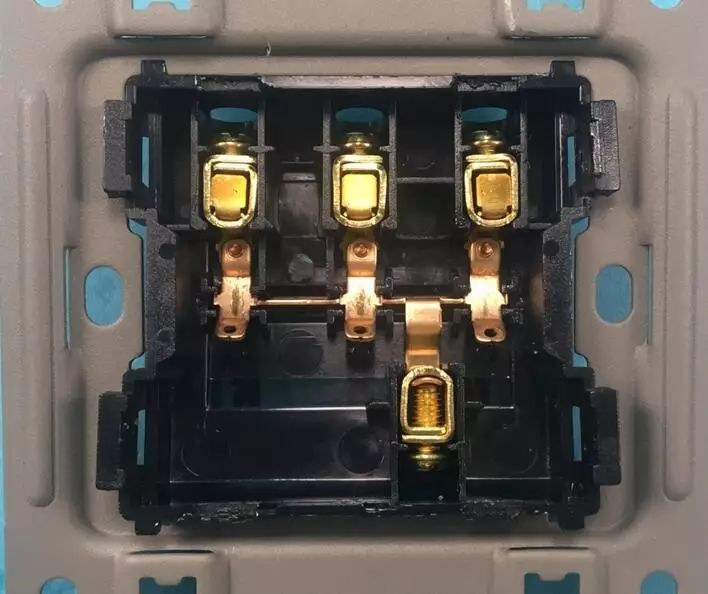

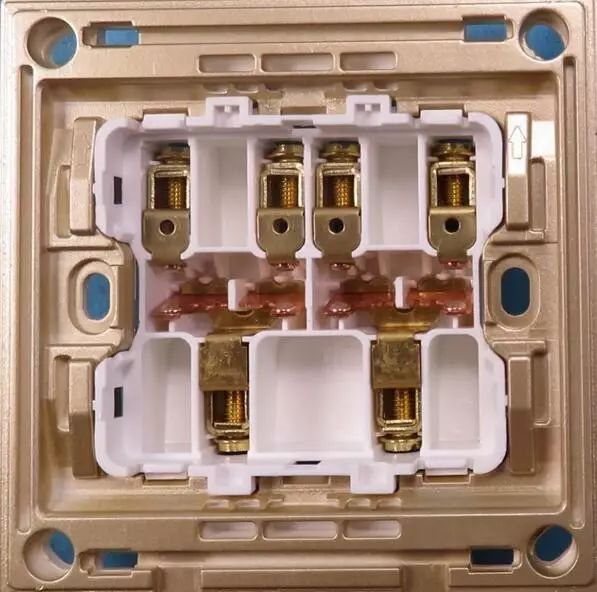

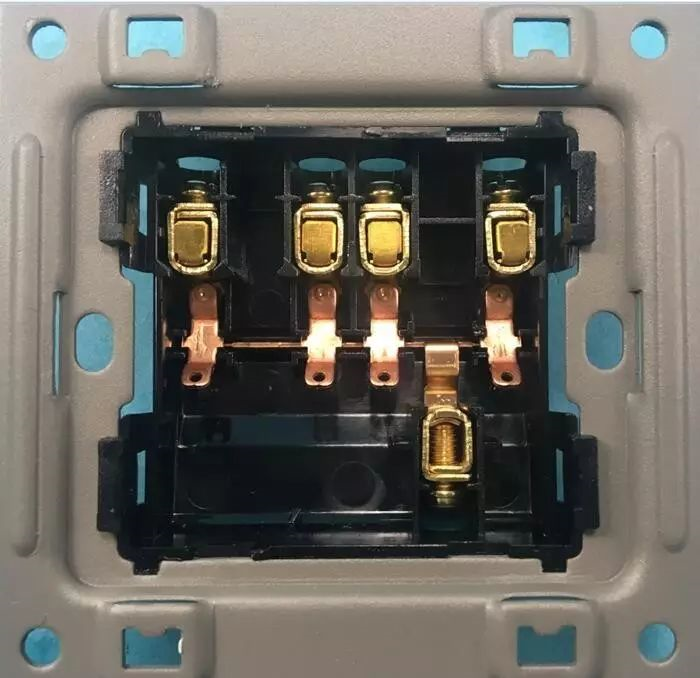

4位带公共进线端开关

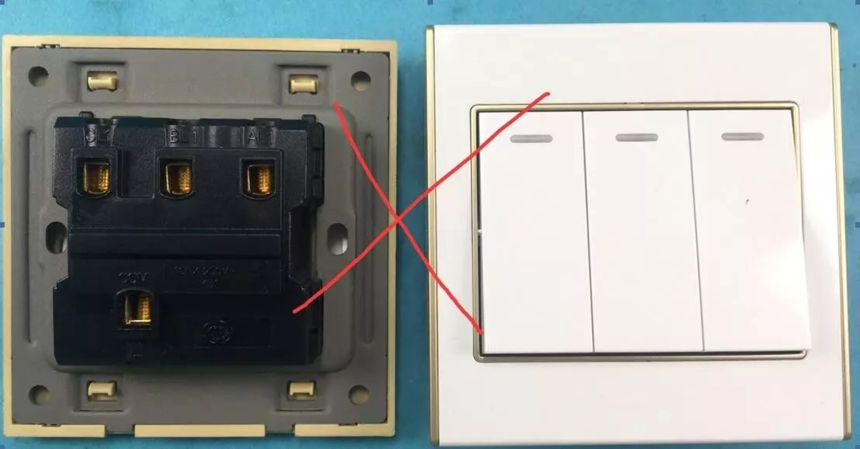

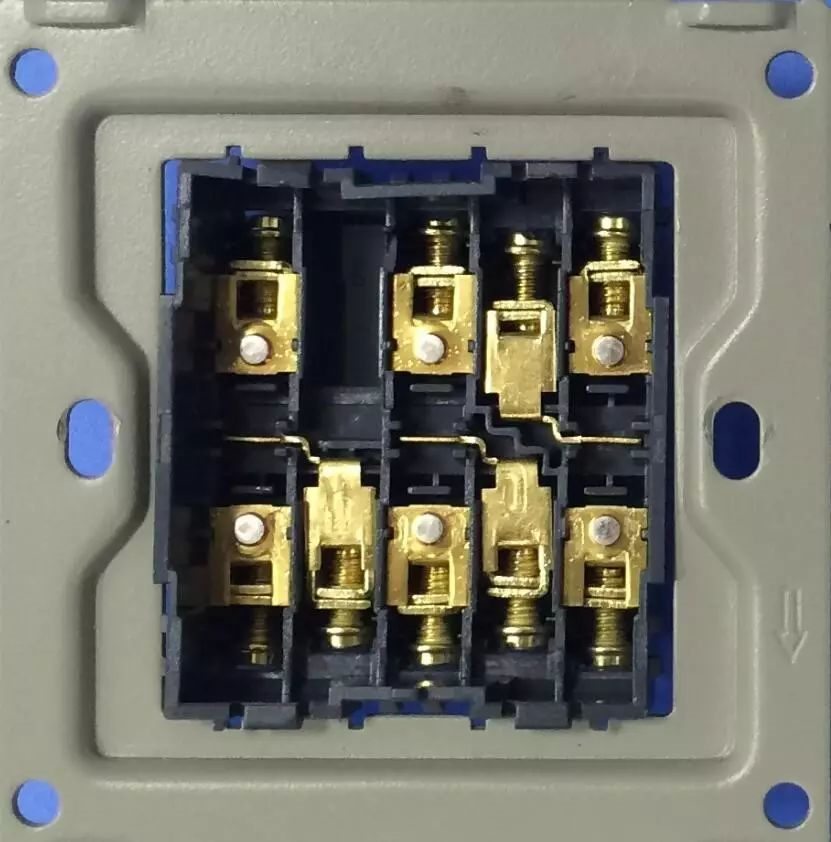

3位带公共进线端开关

六、以下是一些符合标准的组合代号开关

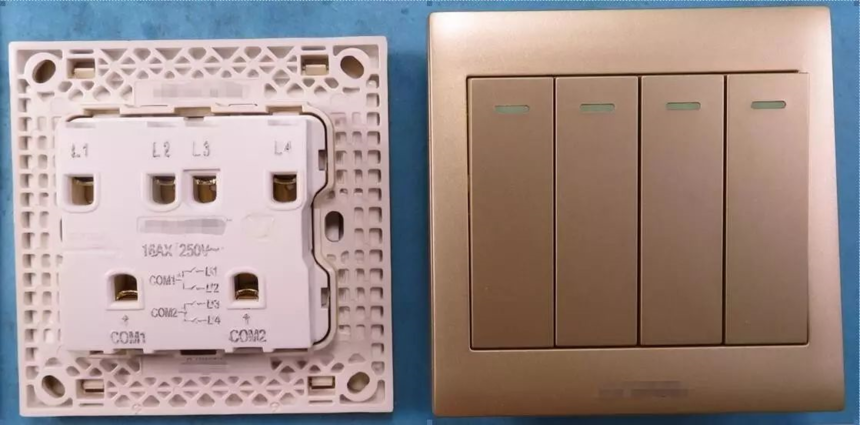

2位代号为5的开关

1位代号为5开关+1位代号为1开关

七、开关做CCC认证时的单元划分原则

1.连接方式不同的开关为不同的单元，但，连接方式为1、5和6的开关可作为同一申请单元，连接方式为6/2和2的开关可作为同一申请单元。

2.不同的端子型式，为不同的单元。若在同一产品上有两种端子，以数量多的端子为主要划分型式。

3.起动方法不同的开关为不同的单元，如，跷板开关和旋转开关应为不同的申请单元。

4.安装方法不同的开关为不同的单元，如，明装式开关和暗装式开关为不同的申请单元。
